小型桁架式橋檢車
- 簡要描述:
廣西正景機械研制的小型桁架式橋檢車即單邊橋梁檢測車三代,是在單邊橋梁檢測車二代的基礎上升級改進而來。單邊橋梁檢測車到了這一代,在外形就如同小型化的桁架式橋檢車。但相較于傳統的桁架式橋檢車,正景機械小型桁架式橋檢車又有所側重,針對橋梁側面施工的特點進行了諸多優化設計,更加迎合橋梁側面施工的實際需求。
- 產品詳情:

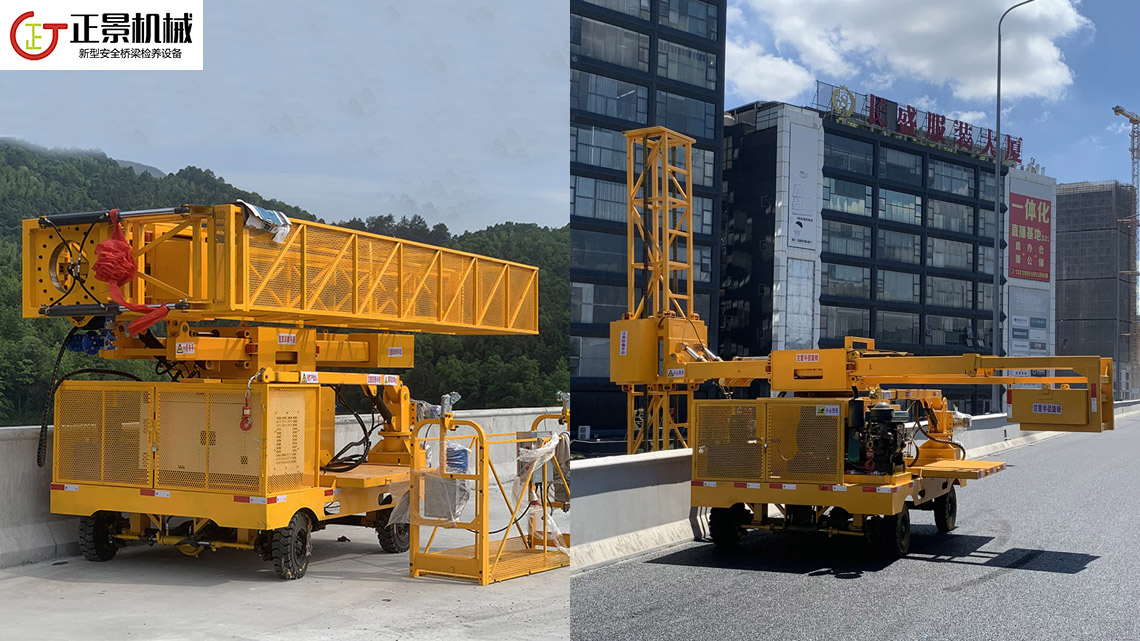

與二代機相比,單邊橋梁檢測車三代外觀上最明顯的變化是改用了6米長的貫通式旋轉施工平臺,作業面更廣,并可折疊收攏。設備的穩定性、可達性、可靠性、簡易性等均得到了較大的提升。
單邊橋梁檢測車三代基本信息 | |
生產廠家 | 廣西正景機械制造有限公司 |
產品別稱 | 小型桁架式橋檢車、橋梁排水管安裝車 |
專利類型 | 發明專利 |
檢測車尺寸(折疊狀態) | ?長:3.38m 寬:2.2m 高:3.1m |
檢測車自重 | 約4.5t |
柴發功率 | 22.04kw |
驅動方式 | 全輪驅動 |
升降臂尺寸 | 長:6m 寬:0.5m 高:0.5m |
跨高 | 1.83m |
跨寬 | 0.8m~2m |
主吊籃尺寸 | ?長:6m 寬:0.7m 高:1.15m |
主吊籃最大下橋深度 | 約3m |
主吊籃水平作業半徑 | 6m |
主吊籃載重 | 600kg |
副吊籃尺寸 | ?長:2.2m 寬:0.75m 高:1.15m |
副吊籃下橋深度 | <150m(標配50m鋼絲繩) |
副吊籃載重 | 300kg |

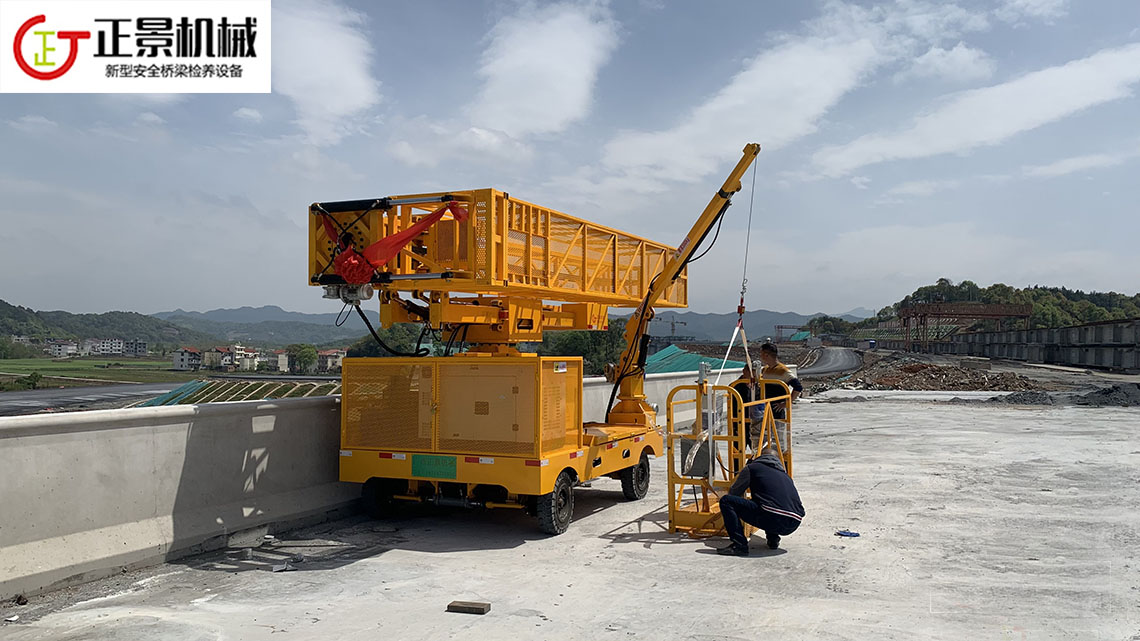

液壓隨車吊吊重 | 300kg |
自帶伸縮配重重量 | 500kg |

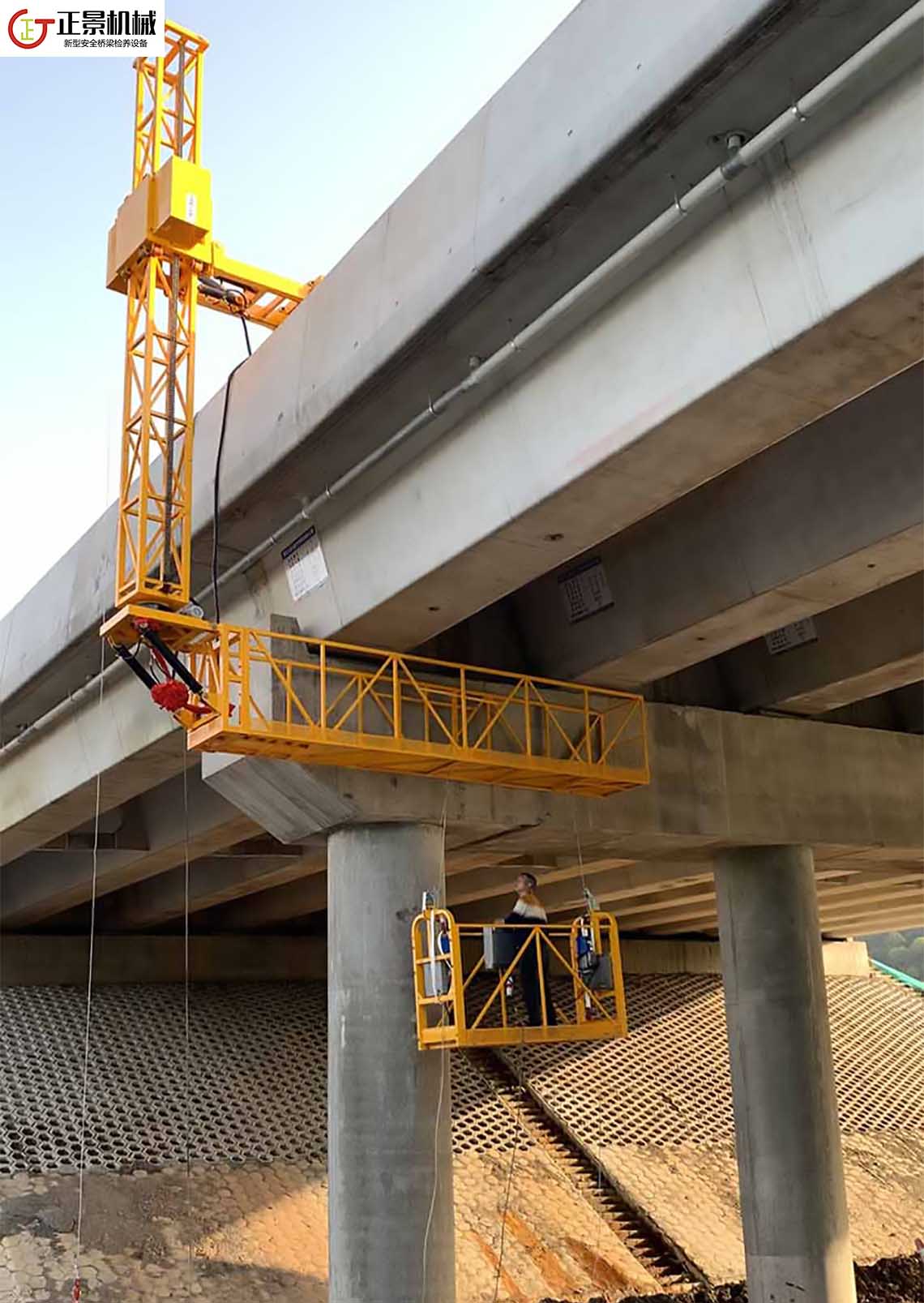

產品用途 | 橋梁雨水安裝、橋梁亮化、防撞墻模板吊裝等 |
是否定制 | 是 |
詳細視頻介紹 | 點此查看 |
相較于二代機,單邊橋梁檢測車三代的性能提升主要體現在以下幾個方面:

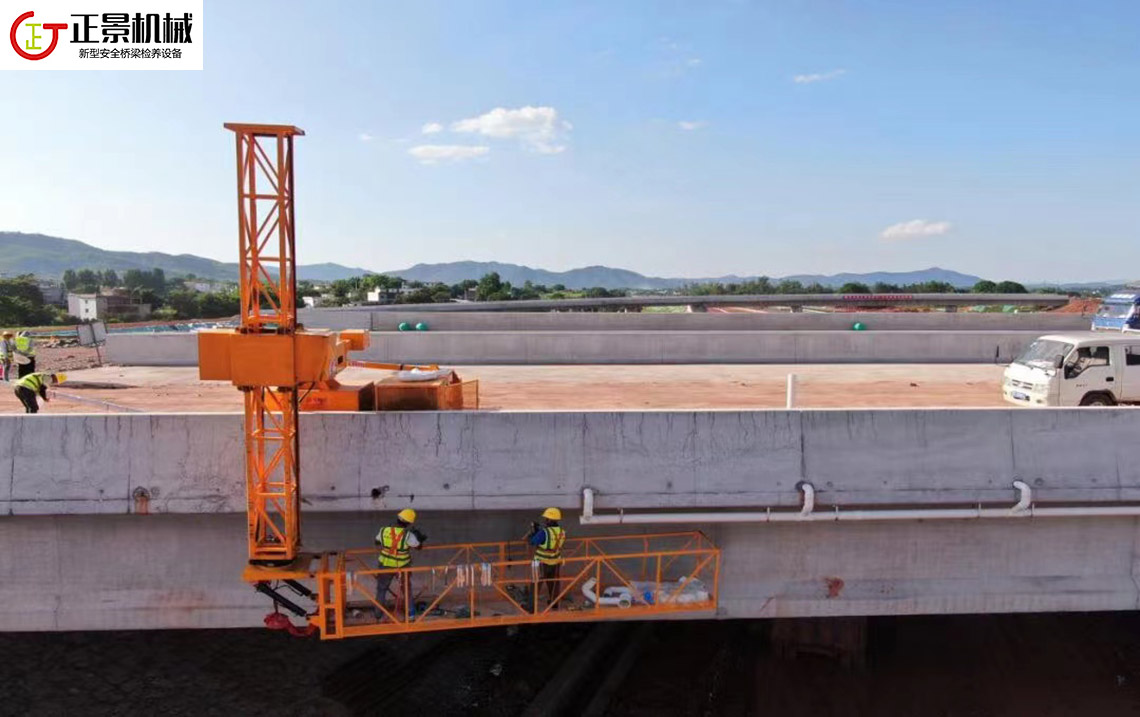

一、單邊橋梁檢測車三代施工平臺采用一體化設計。施工平臺施工的時候展開,施工完畢可以折疊收攏,省去了拆裝施工平臺的施工工序。施工平臺可以360度旋轉,施工面較廣。
二、發電機改用22.04千瓦的柴油發電機。該型發電機具有油耗低、功率大、可靠性高、方便維護等優點,在保障自身電力供應的同時,也能為施工提供充沛的外用電源。
三、升降臂由原先的電動葫蘆驅動改為“鏈輪+鏈條導軌”驅動,設備運作的平順性得到提升。
四、設備的車體進行了適度的加大,重量有所增加,增強了設備的穩定性和安全性。
正景機械單邊橋梁檢測車三代在二代機的基礎上進行了適度的重新設計,功能上已經相當完備,可以稱得上是橋側施工的理想設備。
